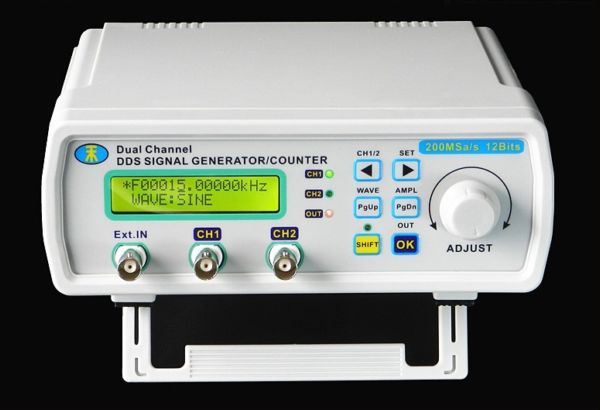

MHS-5200A Двухканальный генератор сигналов прямого цифрового синтеза (DDS) до 25 МГц

Использование в серии <strong>MHS -5200A</strong> микросхем высокой степени интеграции, таких, как ПЛИС от компании Lattice Semiconductor Corporation и микроконтроллера STM 8S00  от STMicroelectronics, а так же применение технологии  оверхностного  монтажа и  аналоговых  микросхем  от Analog  Devices, позволили значительно снизить шумы прибора и величить срок службы. Используемый 2-х строчный ЖК-дисплей LCD1602, отображает в верхней строке текущую частоту, а в нижней - дополнительные  параметры  и функции  переменных, которые  можно  оперативно  переключать  с  помощью кнопок. Этот прибор, представляет собой генератор сигналов разнообразной формы, а также измеритель параметров сигналов и имеет большие преимущества для инженеров-электронщиков,  электронных  лабораторий,  производственных линий, преподавателей, исследователей и специалистов,  проводящих проверку контрольно-измерительной аппаратуры.

<strong>Особенности прибора прибора:</strong>
1. Технология прямого цифрового синтеза (DDS), ПЛИС-проектирование, низкое энергопотребление;
2. Двойной выход, может регулироваться фаза синхронизации;
3. Имеет до 999 секунд линейной и логарифмической развертки функции Sweep;
4. Основные  сигналы - синусоида,  треугольный,  прямоугольный, растущий пилообразный, спадающий пилообразный и прямоугольные импульсы переменной скважности, а также 16 комплектов сигналов произвольной формы, настроенные пользователем;
5. 10 наборов параметров, сохраненных в профилях М0 ~ М9,  М0  загружается автоматически;
6. На 12МГц и  ниже  напряжение  можно  регулировать  до 20В  (размах), выше 12МГц - до 15В (размах);
7. Аттенюатор - 20дБ с минимальным разрешением по амплитуде 1мВ;
8. Функция смещения по постоянному току -120% ~ + 120%;
9. Точность регулировки скважности импульсов 0,1%;
10. Четыре TTL - выхода с изменяемой разницей фаз;
11. Измерение частоты, периода, положительной и отрицательной длительности импульса, скважности и счет количества импульсов;
12. Четыре задаваемых значения времени измерения параметров внешнего сигнала, которые дают баланс между скоростью и точностью;
13. Режим внутренней калибровки для подстройки всех параметров;
14. Полностью открытый коммуникационный протокол;
15. После подключения, ПК может быть использован для управления прибором. Сигналы произвольной формы могут быть отредактированы на ПК, и выходной сигнал можно загрузить в прибор;
16. Этот  прибор  можно  дооснастить  усилителем  мощности  с  амплитудой выходного сигнала 30В (размах) и максимальным выходным током 1А.

<strong> Характеристики:</strong>
<table style="height: 834px; width: 739.617px;" border="1">
<tbody>
<tr>
<td style="width: 300px; text-align: center;" colspan="2">Объект</td>
<td style="width: 410.617px; text-align: center;" colspan="2">Параметры</td>
</tr>
<tr>
<td style="width: 134px;" rowspan="23">Основные характеристики</td>
<td style="width: 166px;" rowspan="6">Частотный диапазон</td>
<td style="width: 174px;"> Синусоида</td>
<td style="width: 236.617px;">Режим: MHS-520-25M 0-25МГц</td>
</tr>
<tr>
<td style="width: 174px;"> Меандр</td>
<td style="width: 236.617px;">0 Гц – 6 МГц</td>
</tr>
<tr>
<td style="width: 174px;"> Треугольник</td>
<td style="width: 236.617px;">0 Гц – 6 МГц</td>
</tr>
<tr>
<td style="width: 174px;"> Пилообразный</td>
<td style="width: 236.617px;">0 Гц – 6 МГц</td>
</tr>
<tr>
<td style="width: 174px;"> Произвольной формы</td>
<td style="width: 236.617px;">0 Гц – 6 МГц</td>
</tr>
<tr>
<td style="width: 174px;"> TTL  - цифровой</td>
<td style="width: 236.617px;">0 Гц – 6 МГц</td>
</tr>
<tr>
<td style="width: 166px;">Модуляция</td>
<td style="width: 410.617px;" colspan="2">  Частотная развертка</td>
</tr>
<tr>
<td style="width: 166px;">Типы сигналов</td>
<td style="width: 410.617px;" colspan="2"> Синус, Прямоугольник, треугольник, пилообразный, TTL-цифровой сигнал, Arb - группы произвольных сигналов</td>
</tr>
<tr>
<td style="width: 166px;">Длина волны</td>
<td style="width: 410.617px;" colspan="2"> 2048 точек</td>
</tr>
<tr>
<td style="width: 166px;">Частота дискретизации</td>
<td style="width: 410.617px;" colspan="2"> 200МВыб/сек</td>
</tr>
<tr>
<td style="width: 166px;">Разрешение по амплитуде</td>
<td style="width: 410.617px;" colspan="2"> 12 бит</td>
</tr>
<tr>
<td style="width: 166px;">Минимальное разрешение по частоте</td>
<td style="width: 410.617px;" colspan="2"> 10 мГц</td>
</tr>
<tr>
<td style="width: 166px;">Погрешность частоты</td>
<td style="width: 410.617px;" colspan="2">  ±5х10(-6)</td>
</tr>
<tr>
<td style="width: 166px;">Стабильность частоты</td>
<td style="width: 410.617px;" colspan="2">  ±1х10(-6)</td>
</tr>
<tr>
<td style="width: 166px;">Диапазон амплитуды</td>
<td style="width: 410.617px;" colspan="2"> 5мВ (размах) - 20В (размах) 12МГц и ниже
5мВ (размах) - 15В (размах) выше 12МГц</td>
</tr>
<tr>
<td style="width: 166px;">Выходное сопротивление</td>
<td style="width: 410.617px;" colspan="2"> 50Ом±10%</td>
</tr>
<tr>
<td style="width: 166px;">Разрешение по амплитуде</td>
<td style="width: 410.617px;" colspan="2"> 1мВ (размах) аттенюатор -20дБ
10мВ (размах) без аттенюатора</td>
</tr>
<tr>
<td style="width: 166px;">Нестабильность амплитуды</td>
<td style="width: 410.617px;" colspan="2">  ±0.5% за 5 часов</td>
</tr>
<tr>
<td style="width: 166px;">Погрешность амплитуды</td>
<td style="width: 410.617px;" colspan="2">  ±1%+10мВ на частоте 1КГц, 15В размах</td>
</tr>
<tr>
<td style="width: 166px;">Диапазон смещения</td>
<td style="width: 410.617px;" colspan="2"> -120% - +120%
(Коэффициент напряжения смещения и амплитуды сигнала)</td>
</tr>
<tr>
<td style="width: 166px;">Разрешение по смещению</td>
<td style="width: 410.617px;" colspan="2">  1%</td>
</tr>
<tr>
<td style="width: 166px;">Диапазон фазы</td>
<td style="width: 410.617px;" colspan="2">  0 -359°</td>
</tr>
<tr>
<td style="width: 166px;">Разрешение по фазе</td>
<td style="width: 410.617px;" colspan="2">  1°</td>
</tr>
<tr>
<td style="width: 134px;" rowspan="2">Синусоида</td>
<td style="width: 166px;">Вносимые гармоники</td>
<td style="width: 410.617px;" colspan="2">  40дБ (<1МГц)
35дБ (1МГц - 20МГц)</td>
</tr>
<tr>
<td style="width: 166px;">Искажения</td>
<td style="width: 410.617px;" colspan="2">  <0.8% (20Гц - 20кГц)</td>
</tr>
<tr>
<td style="width: 134px;" rowspan="3">Меандр</td>
<td style="width: 166px;"> Длительность фронта</td>
<td style="width: 410.617px;" colspan="2">  <20нс</td>
</tr>
<tr>
<td style="width: 166px;"> Превышение</td>
<td style="width: 410.617px;" colspan="2">  <10%</td>
</tr>
<tr>
<td style="width: 166px;"> Диапазон скважности</td>
<td style="width: 410.617px;" colspan="2">  0% - 99.9%</td>
</tr>
<tr>
<td style="width: 134px;" rowspan="3">TTL</td>
<td style="width: 166px;">Длительность фронта</td>
<td style="width: 410.617px;" colspan="2">  <20нс</td>
</tr>
<tr>
<td style="width: 166px;">Низкий уровень</td>
<td style="width: 410.617px;" colspan="2">  <0.3В</td>
</tr>
<tr>
<td style="width: 166px;">Высокий уровень</td>
<td style="width: 410.617px;" colspan="2">  1В - 10В</td>
</tr>
<tr>
<td style="width: 134px;" rowspan="2">Сигналы произвольной формы</td>
<td style="width: 166px;">Количество</td>
<td style="width: 410.617px;" colspan="2">  16 групп</td>
</tr>
<tr>
<td style="width: 166px;">Количество памяти/групп</td>
<td style="width: 410.617px;" colspan="2">  1кБ/16групп</td>
</tr>
<tr>
<td style="width: 134px;" rowspan="3">Развертка</td>
<td style="width: 166px;">Режим развертки</td>
<td style="width: 410.617px;" colspan="2">  линейная, логарифмическая</td>
</tr>
<tr>
<td style="width: 166px;">Время развертки</td>
<td style="width: 410.617px;" colspan="2">  1с - 999с</td>
</tr>
<tr>
<td style="width: 166px;">Диапазон развертки</td>
<td style="width: 410.617px;" colspan="2">  Определяется настройками параметров развертки</td>
</tr>
<tr>
<td style="width: 134px;" rowspan="8">Внешние измерения</td>
<td style="width: 166px;">Диапазон частот</td>
<td style="width: 410.617px;" colspan="2">GATE-TIME=10c         0.1Гц - 60МГц
GATE-TIME=1c             1Гц - 60МГц
GATE-TIME=0.1c         10Гц - 60МГц
GATE-TIME=0.01c     100Гц - 60МГц</td>
</tr>
<tr>
<td style="width: 166px;">Диапазон входных напряжений</td>
<td style="width: 410.617px;" colspan="2">  0.5В - 20В (размах)</td>
</tr>
<tr>
<td style="width: 166px;">Диапазон счета</td>
<td style="width: 410.617px;" colspan="2">  0 - 429 496 7295</td>
</tr>
<tr>
<td style="width: 166px;">Счет</td>
<td style="width: 410.617px;" colspan="2">  Вручную</td>
</tr>
<tr>
<td style="width: 166px;">Измерение длительности положительных и отрицательных импульсов</td>
<td style="width: 410.617px;" colspan="2">  Разрешение 10нс, максимальная длительность 20с</td>
</tr>
<tr>
<td style="width: 166px;">Периодические измерения</td>
<td style="width: 410.617px;" colspan="2">  Разрешение 20нс, максимальная длительность 20с</td>
</tr>
<tr>
<td style="width: 166px;">Измерения скважности</td>
<td style="width: 410.617px;" colspan="2">  Разрешение 0.1%, диапазон измерения от 0.1 до 99.9%</td>
</tr>
<tr>
<td style="width: 166px;">Выбор источника</td>
<td style="width: 410.617px;" colspan="2">  1. Вход Ext.IN (сигнал переменного тока)
2. Вход TTL IN (цифровой сигнал)</td>
</tr>
<tr>
<td style="width: 134px;" rowspan="2">Память</td>
<td style="width: 166px;">Память</td>
<td style="width: 410.617px;" colspan="2">  10</td>
</tr>
<tr>
<td style="width: 166px;">Расположение</td>
<td style="width: 410.617px;" colspan="2">  M0 -M9</td>
</tr>
<tr>
<td style="width: 134px;" rowspan="3">Интерфейс</td>
<td style="width: 166px;">Интерфейс</td>
<td style="width: 410.617px;" colspan="2">  Последовательный USB интерфейс</td>
</tr>
<tr>
<td style="width: 166px;">Скорость обмена</td>
<td style="width: 410.617px;" colspan="2">  57600Бод</td>
</tr>
<tr>
<td style="width: 166px;">Протокол</td>
<td style="width: 410.617px;" colspan="2">  Полностью открытый, использующий командную    строку</td>
</tr>
<tr>
<td style="width: 134px;">Источник питания</td>
<td style="width: 166px;">Постоянного тока</td>
<td style="width: 410.617px;" colspan="2"> 5В, 1.5А</td>
</tr>
<tr>
<td style="width: 134px;">Размеры</td>
<td style="width: 166px;">Длина ширина высота</td>
<td style="width: 410.617px;" colspan="2"> 180 х 190 х 71 мм</td>
</tr>
<tr>
<td style="width: 134px;">Масса</td>
<td style="width: 166px;">Прибор</td>
<td style="width: 410.617px;" colspan="2"> 553 г</td>
</tr>
</tbody>
</table>
