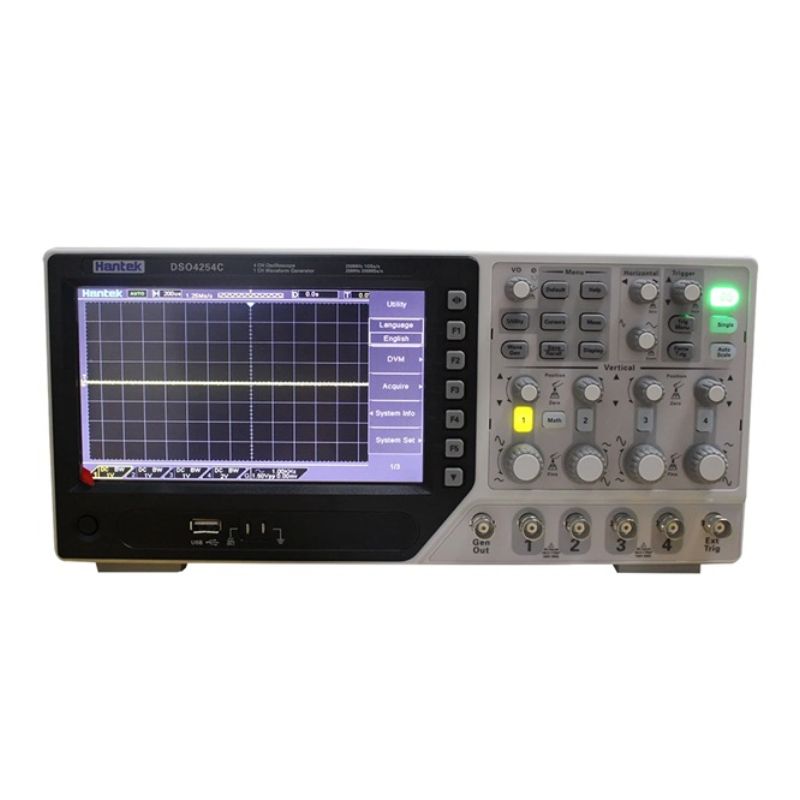

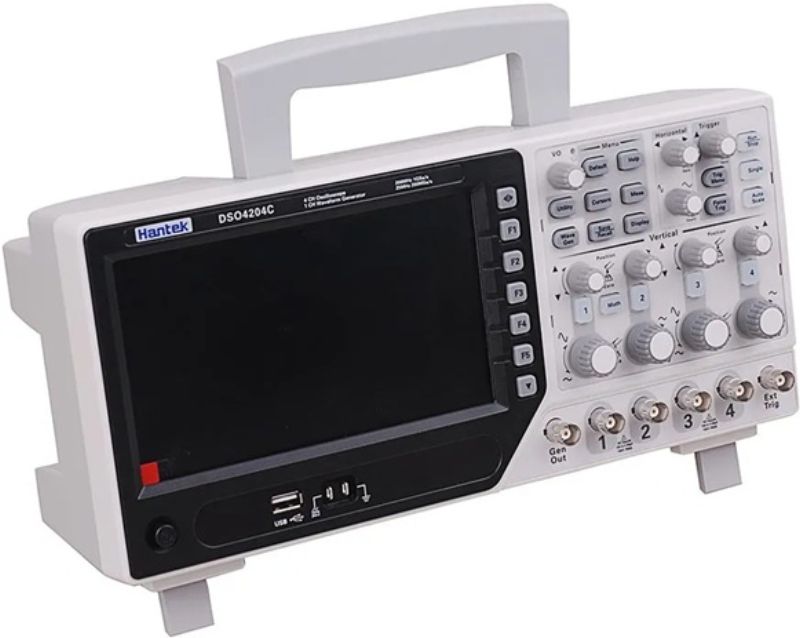

Осциллограф Hantek DSO 4204C до 200 мГц, 4 канала, генератор 25 МГц

Hantek DSO4204C — профессиональный четырёхканальный цифровой осциллограф со встроенным генератором сигналов, предназначенный для анализа, диагностики и разработки электронных устройств. Модель сочетает высокую производительность, расширенные функции синхронизации и поддержку цифровых протоколов, что делает её отличным выбором для инженеров, сервисных центров, лабораторий и автоэлектрики.

Осциллограф оснащён 4 независимыми аналоговыми каналами с полосой пропускания до 200 МГц и встроенным генератором сигналов до 25 МГц. Подходит для работы с высокочастотными сигналами, цифровыми интерфейсами, микроконтроллерами и импульсными системами питания.

Особенности

• 4 аналоговых канала + внешний триггер
• Полоса пропускания до 200 МГц
• Частота дискретизации до 1 ГВыб/с
• Встроенный генератор сигналов до 25 МГц
• Большой 7" TFT LCD дисплей
• 32 автоматических измерения
• FFT-анализ спектра
• Поддержка SPI, I²C, UART
• Математические функции
• Поддержка SCPI-команд
• USB 2.0 интерфейс
• Подходит для профессиональной диагностики и разработки электроники

Назначение

• Ремонт и диагностика электроники
• Анализ цифровых и аналоговых сигналов
• Работа с микроконтроллерами
• Диагностика цифровых шин
• Настройка импульсных блоков питания
• Автоэлектрика
• Лабораторные и исследовательские работы
• Разработка электронных устройств

Характеристики

Осциллограф

• Количество каналов: 4
• Внешний триггер: есть
• Полоса пропускания: 200 МГц
• Частота дискретизации: до 1 ГВыб/с
• Глубина памяти: 64 Квыб/канал
• Время нарастания: 1.8 нс
• Вертикальное разрешение: 8 бит
• Входной импеданс: 1 МОм ±2%, 20 пФ ±3 пФ
• Входная чувствительность: 500 мкВ/дел – 10 В/дел
• Максимальное входное напряжение: ±300 В RMS (щуп 10X)
• Режимы входа: AC / DC / GND
• Временная развёртка: 2 нс/дел – 1000 с/дел

Измерения и анализ

• Автоматические измерения: 32 параметра
• FFT (БПФ)
• Математические функции:
  • сложение
  • вычитание
  • умножение
  • деление
• Поддержка декодирования:
  • SPI
  • I²C
  • UART

Генератор сигналов (AWG)

• Тип: генератор произвольной формы
• Максимальная частота: до 25 МГц
• Разрешение ЦАП: 12 бит
• Выходной импеданс: 50 Ом
• Формы сигналов:
  • синус
  • прямоугольник
  • треугольник
  • пила
  • импульс
  • постоянный ток
  • произвольные формы

Экран и интерфейсы

• Дисплей: 7" TFT LCD
• Разрешение: 800 × 480
• Интерфейсы:
  • USB 2.0 Full Speed
  • SCPI
  • опционально RS232 / LAN

Габариты и вес

• Размеры: 318 × 110 × 150 мм
• Вес: ~2.9 кг

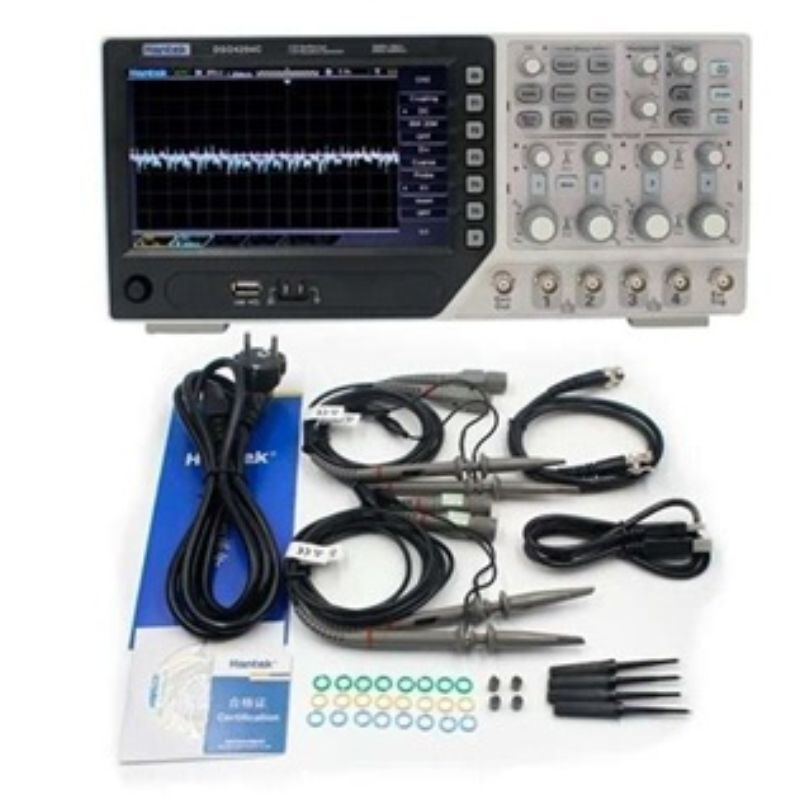

Комплектация

• Осциллограф Hantek DSO4204C
• Осциллографические щупы — 4 шт.
• Кабель BNC-BNC
• Кабель питания
• USB-кабель
• Диск с программным обеспечением
• Руководство пользователя
